● JB-QB-GST200型火災報警控製器（聯動型）

JB-QB-GST200型火災報警控製器（聯動型）采用壁掛式結構，其主要特點如下：

（1）本控製器為小點數係列產品，有多種容量配置方式可供選擇；

（2）不論對聯動類還是報警類總線設備，控製器都設有不掉電備份，保證係統調試完成時注冊到的設備全部受到監控；

（3）本控製器開機自檢時，不僅自動檢測本機設備（指示燈、功能鍵等），同時還逐條檢測外部設備的注冊信息及聯動公式信息，如信息發生變化係統將做相應的處理；

（4）本控製器配置6路直接控製輸出，與現場設備(GST-LD-8302C切換模塊)采用兩線連接，可實現輸出線斷路、短路和接反故障檢測功能，這些檢測功能可-大限度的保障控製點本身及其與重要設備之間連接的可靠性；

（5）本控製器對具有特殊重要意義的氣體噴灑設備提供了獨立的控製密碼和聯動編程空間，並有相應的聲光指示，使氣體噴灑設備受到了更嚴格的監控；

（6）本控製器可外接火災報警顯示盤及彩色CRT顯示係統並標配手動盤及直接控製點等設備，滿足各種係統配置要求；

（7）本控製器具有強大的麵板控製及操作功能，各種功能設置全麵、簡單、方便；

（8）本控製器采用全模具化結構，外形美觀。

主要技術指標如下：

（1）液晶屏規格：240×160點，可同屏顯示150個漢字信息

（2）控製器容量：

a. -大容量為242個地址編碼點

b. 可外接64台火災顯示盤；聯網時-多可接32台其它類型控製器

c. 30個直接手動操作總線製控製點

d. 配置6路直接控製點

（3）線製：

a. 控製器與探測器間采用無極性信號二總線連接

b. 直接控製點與現場設備(GST-LD-8302C切換模塊)采用兩線有極性連接，-大連接線長度不宜超過1000m。

c. 控製器與各類編碼模塊采用四總線連接（無極性信號二總線、無極性DC24V電源線）

d. 控製器與火災顯示盤采用四總線連接（有極性通訊二總線、無極性DC24V電源線）

e. 與彩色CRT係統通過RS-232標準接口連接，-大連接線長度不宜超過15m。

（4）使用環境：溫度：0℃～+40℃；相對濕度≤95%，不結露

（5）電源：主電為交流220V  電壓變化範圍 ＋10%～－15%，內裝DC12V  10Ah密封鉛酸電池作備電

（6）功耗≤25W

（7）外形尺寸：380mm×143mm×534mm

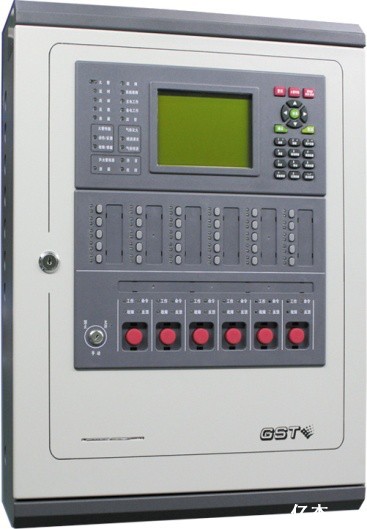

（8）JB-QB-GST200型火災報警控製器（聯動型）可采用櫃式或琴台安裝，外形如下圖所示：
